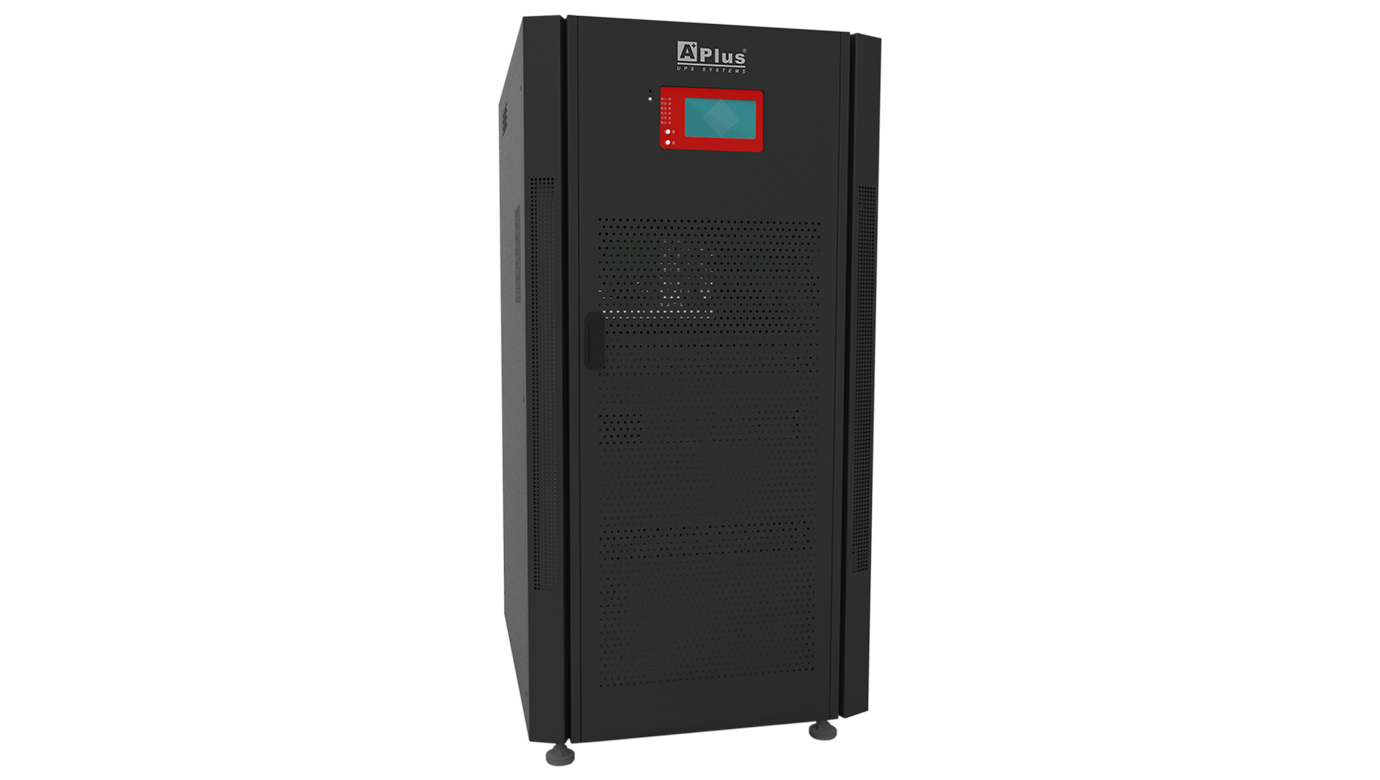

Serie PlusTrad 1
20KVA a 200KVA
El UPS PlusTrad Serie 1 de 20KVA a 200KVA es una línea de productos en línea pura de baja frecuencia con transformador de aislamiento incorporado que ofrece conversión doble y entrada y salida trifásica.
Su avanzado sistema de carga de batería permite al UPS suministrar una larga autonomía mientras que el tiempo de carga es bastante corto, y su sistema de compensación de temperatura puede ayudar a prolongar la vida útil de la batería. Con tecnología DSP, puede responder rápidamente a diferentes problemas de suministro de energía, asegurando que su carga funcione ininterrumpidamente. Es ideal para campos como fuentes de energía, transporte, oficinas, equipos médicos, salas de máquinas, centros de datos o cualquier equipo crítico.
Su avanzado sistema de carga de batería permite al UPS suministrar una larga autonomía mientras que el tiempo de carga es bastante corto, y su sistema de compensación de temperatura puede ayudar a prolongar la vida útil de la batería. Con tecnología DSP, puede responder rápidamente a diferentes problemas de suministro de energía, asegurando que su carga funcione ininterrumpidamente. Es ideal para campos como fuentes de energía, transporte, oficinas, equipos médicos, salas de máquinas, centros de datos o cualquier equipo crítico.
● Sistema de comunicación potente (RS232, SNMP, GPRS)
● Diseño de transformador de aislamiento galvánico real
● Doble fuente de alimentación (Seleccionable)
● Tecnología real de conversión doble en línea
● Control 100% microcontrolado DSP
● Acepta carga 100% desequilibrada
● Rango desde 20kVA hasta 200kVA
● Control inteligente de la batería
● Compatible con generadores
● Diseño de baja frecuencia
● Alta eficiencia >92%
● Inicio en frío
● Diseño de transformador de aislamiento galvánico real
● Doble fuente de alimentación (Seleccionable)
● Tecnología real de conversión doble en línea
● Control 100% microcontrolado DSP
● Acepta carga 100% desequilibrada
● Rango desde 20kVA hasta 200kVA
● Control inteligente de la batería
● Compatible con generadores
● Diseño de baja frecuencia
● Alta eficiencia >92%
● Inicio en frío
MODELO | PlusTrad 1-20KS~30KS | PlusTrad 1-40KS~80KS | PlusTrad 1-100KS~120KS | PlusTrad 1-160KS~200KS |
Transferencia | 0 ms sin cortes | |||
Tecnología | Conversión doble en línea real, conversión realizada por IGBT | |||
ENTRADA | ||||
Voltaje | 3x220/380VCA ±25% | |||
Frecuencia | 50Hz ±15% | |||
Conductores | Tres fases+N+E | |||
SALIDA | ||||
Voltaje (Seleccionable) | 3x220/380VCA ±1% (Se puede seleccionar un voltaje mayor) | |||
Frecuencia | 50Hz +/-0.1% | |||
Forma de Onda | Onda sinusoidal pura generada por inversor PWM de alta frecuencia | |||
Distorsión Armónica | <2% para carga lineal / <5% para carga no lineal | |||
Factor de Cresta | 3:1 | |||
Factor de Potencia | 0.8 | |||
Recuperación de Carga | Auto-transferencia al UPS | |||
Regulación de Voltaje | Equilibrio de carga: ±1% | |||
Capacidad de Sobrecarga | 125% durante 12 minutos / 150% durante un minuto | |||
Conductores | Tres fases+N+E | |||
BATERÍA | ||||
Tipo | Batería de plomo sellada sin mantenimiento | |||
Cantidad | 32 piezas (Ajustable de 29 a 32 piezas) | |||
Voltaje | Nominal 384V, Flotación 435V (Ajustable) | |||
Tiempo de Recarga Típico | 4-8 horas al 90% | |||
Manejo de La Batería | Autoprueba. Punto de transferencia ajustable y configuración de alarma | |||
Protección de La Batería | Protección de fusibles, interruptor de batería, compensación de temperatura, inspección regular, protección de software, disparo por sobretensión | |||
Rectificación | Protección de software, interruptor de entrada, protección por sobrecorriente, protección de temperatura | |||
PROTECCIÓN | ||||
Protecciones de Hardware | Interruptor para entrada, salida, batería y derivación. Fusibles de acción rápida en CC, ventiladores, sensores de temperatura, interruptor de encendido/apagado y alarmas audibles | |||
Derivación | Estado sólido estático, operación automática y manual sin interrupción para mantenimiento. Derivación externa (Opcional) | |||
Interruptor de Emergencia | EPO remoto y/o local | |||
CONTROL Y COMUNICACIÓN DE SUPERVISIÓN | ||||
Panel Frontal | Pantalla LCD interactiva (Táctil) | |||
Alarmas | Alarma audible y visual para condiciones anormales | |||
Communicaciones | RS232, SNMP-RJ45, módulo GPRS para monitoreo remoto en red móvil | |||
Efficiencia | Modo ECO >98%, Inversor >92%, AC-AC >91% | |||
Altitud | 1000m (la potencia disminuye un 1% por cada 100m de aumento de altura, altura máxima 4000m) | |||
Ruido | <60 dB a 1.5m de la superficie de la unidad | |||
Humedad Relativa | 0-95% (No-condensante) | |||
Temperatura | 0°C-40°C | |||
DIMENSIONES | ||||
UPS (Ancho*Profundidad*Alto) | 540*622*1125 | 664*865*1548 | 966*890*1748 | 1160*1043*1900 |
Peso del UPS (kg) | 225/273 | 437/500/600 | 700/740 | 810/850 |
*La capacidad de carga conectada no excede la capacidad de UPS en línea.
